GSB-4C光電視頻文檢儀



功能和特點:
GSB-4C型光電視頻文檢儀是在GSB-4B型基礎上改進的提高型產品,屬國內首次推出的新型刑偵司法鑒定儀器,它把顯微光學成像技術、視頻分析技術和計算機圖像處理技術結合起來,實現對不同物體進行宏觀和微觀比較,鑒別其異同。儀器采用多種不同照明方式及不同波長光波對物質的作用,實現對被檢客體潛在形象進行放大顯示,它具有以下顯著特點:

被檢物體置于同一物鏡視場,在同一照明條件下放大成像,消除了由于兩個光學系統和兩種照明條件差異帶給比對結果的差異。

儀器自動對焦,210×150mm以上的超大視野;變焦物鏡變焦比達22×。

(光學放大),電子放大倍率達10×,最高可放大220×

計算機存儲技術,被檢兩個或兩個以上客體無需同時出現。

圖像處理軟件對被檢物體進行圖像存儲、實時采集、編輯,從而實現對兩個或兩個以上圖像進行比對。被檢物體圖像清晰,檢驗結果可直接打印、快速及時。

多波段光譜選擇和各種光源均電動控制,簡捷方便。

儀器配置多種功能,主要用于文檢。

因此該產品是公安、檢察、法院及其大專院校進行司法鑒定和教學的理想儀器(對指紋、印章、文字等進行鑒別),也適用于銀行、稅務、海關、文物等部門對錢幣、票證、護照、文物等印刷品進行鑒別。

主要技術參數和要求:
1、光學成像及視頻顯示參數:見表(一)
表(一)

總放大倍數       視頻
物方視場

彩色/黑白光學攝像系統(mm

視頻圖像放大倍率
1X時物方最大視場
工作室高度(mm
焦距
3.9~85.8mm
需實際測定
210X150以上
135
變焦比
22X
D/F
1:1.6
口徑
φ39

其中:純光學放大1×~22×、電子放大10×;最大總放大倍率220×。
推薦倍率:采用光學放大22×。
彩色/黑白光學攝像系統的光學與電子總放大倍率的實時值顯示在顯示器的右下方。

2、接收波片及激發光源參數:

紅外接收波段(8種):254-700 nm(通孔); 700 nm; 750 nm; 800nm; 850nm; 900 nm; 950 nm; 1100 nm。

激發多波段光源(15種):254 nm; 365 nm; 415 nm; 440 nm; 465 nm; 515 nm; 540 nm; 565 nm; 590 nm; 615 nm; CSS; 20%白光; 40%白光; 白光; 紅外光。

透射光光源(2種):激發紫外光源: 365 nm、9W;激發白光光源:9W。

側光照明:12V20W鹵素?zé)簟?/span>

3、計算機:Pentium133或更高,顯示器256VGA或更高,內存128M或更高,硬盤100M或更多。

4、圖像處理軟件:見刑偵圖像檢測處理系統(附件)。

紅外效果、紫外效果和透射光源的應用:
在對文字、票證等檢驗時,本儀器有較好的紅外效果和紫外效果。

當要重現某些被涂改、覆蓋文字、圖形原來形象時,按動接收波段選擇按鈕,選擇合適波長的波片,這樣可以獲得很好的紅外效果。

當要顯示票證上熒光暗記、圖案時,按動激發多波段光源按鈕,選擇合適波段的光源,這樣可獲得紫外熒光效果。

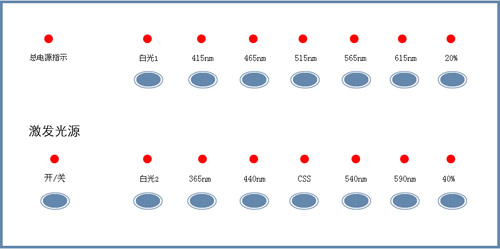

當要檢驗透明或半透明物體(如照片底片)時,可打開透射光源(見圖二、圖三:操作控制面板說明),將物體置于工作室內玻璃臺面上,可獲得較好透視效果。

使用透射光源時,紫外光源與白色光源不能同時點亮,只能選擇其中一種。
